RoRD认为，尽管正交视图能增加视觉重叠以辅助匹配，但仅有正交视图不足以应对极端视角变化，仍需旋转鲁棒特征配合。此步骤旨在通过几何变换将输入的透视图像转换为标准的顶视（鸟瞰）图像，为后续特征提取提供规范化输入。

实现方式：

• 基于表面法线 (Surface Normal Based): 主要用于相机具有6自由度运动的场景（例如论文中的Diverse View数据集）。该方法利用深度信息生成3D点云，计算主导平面的表面法线，并以此为基准生成正交视图。
• 基于逆透视变换 (IPM - Inverse Perspective Mapping): 适用于场景布局相对一致的特定应用，例如自动驾驶场景（如论文中的Oxford RobotCar数据集），通过固定的单应性矩阵将相机图像转换为路面的鸟瞰图。

此组件是RoRD实现旋转不变性的核心。其目标是学习到即使图像发生平面内旋转，其局部特征描述子也能保持稳定且具有判别力的能力。

关键技术：

• 数据增强策略: RoRD采用一种基于几何变换的自监督学习方式。通过对训练图像施加一个随机的平面内旋转单应性变换 H_R(θ) (旋转角度 θ 在0到360度之间均匀随机采样)来生成训练对。
• 网络架构与训练: RoRD的实现基于D2-Net所采用的"检测与描述"联合学习框架，使用VGG-16作为其骨干。训练时主要微调描述子生成层，旨在使原始图像块与其经过几何变换后的对应图像块所提取的描述子在特征空间中尽可能相似。

为了进一步提升匹配的整体性能，RoRD引入了一种对应关系集成技术，并使用RANSAC算法进行几何验证，以确保最终匹配结果的精确性。

集成与匹配流程：

• 双头D2-Net结构: 使用一个双头模型，一个头按原始D2-Net方式训练，另一个头（RoRD）使用旋转增强数据训练。两个头共享骨干网络但拥有独立的描述子生成层。

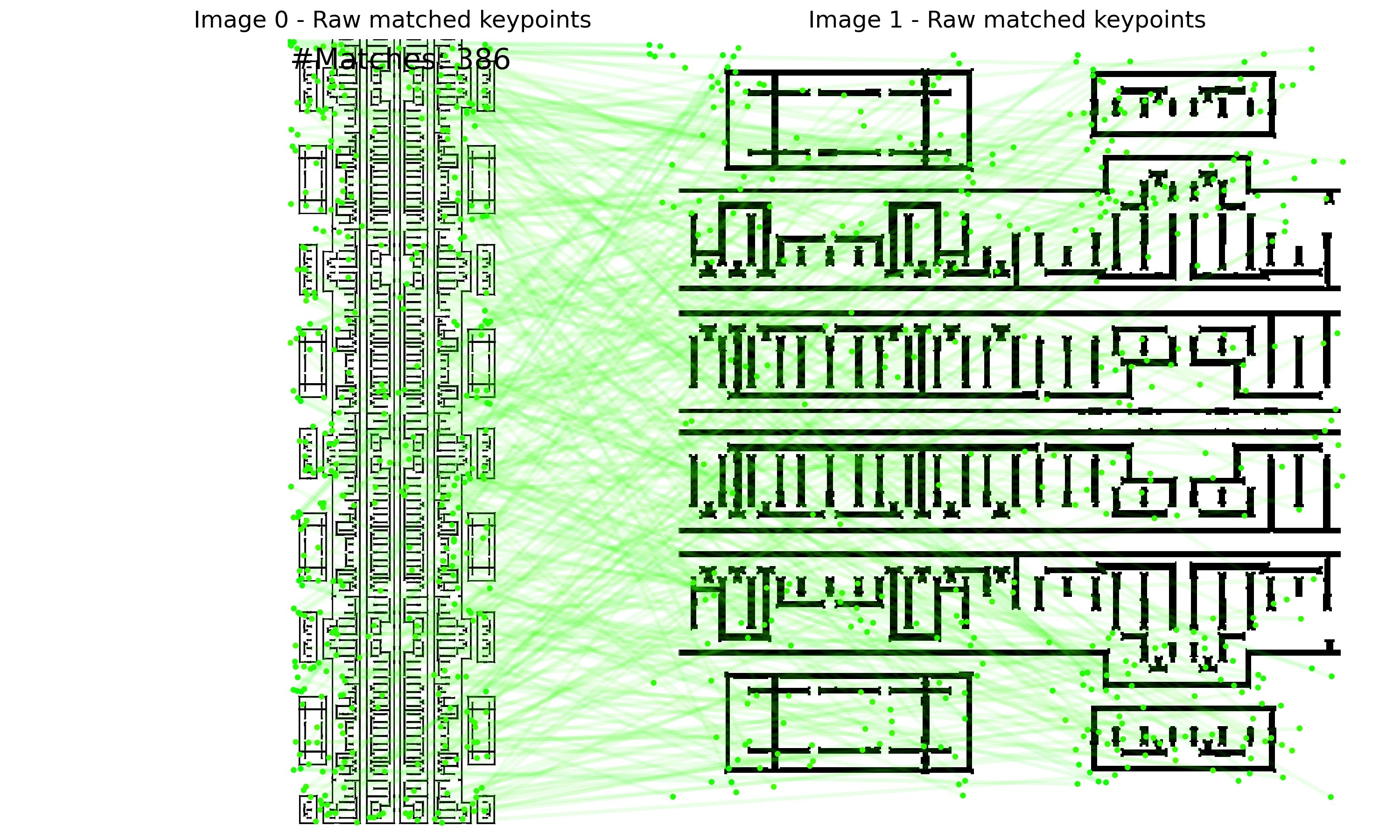

• 独立匹配与合并: 输入一对图像时，两个头分别独立地检测关键点、计算描述子，并使用互最近邻（MNN）匹配算法建立初始对应关系。随后将两组对应集合并。

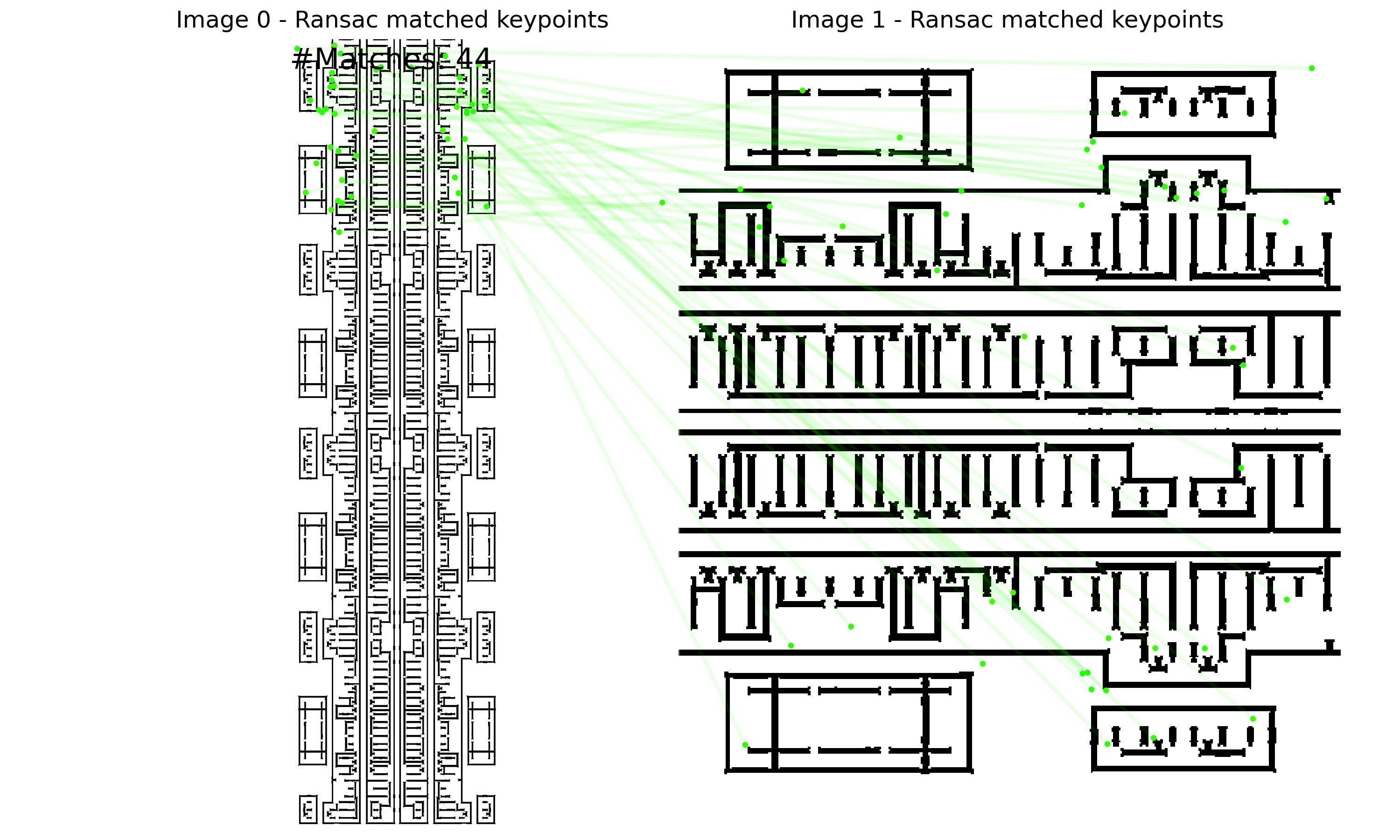

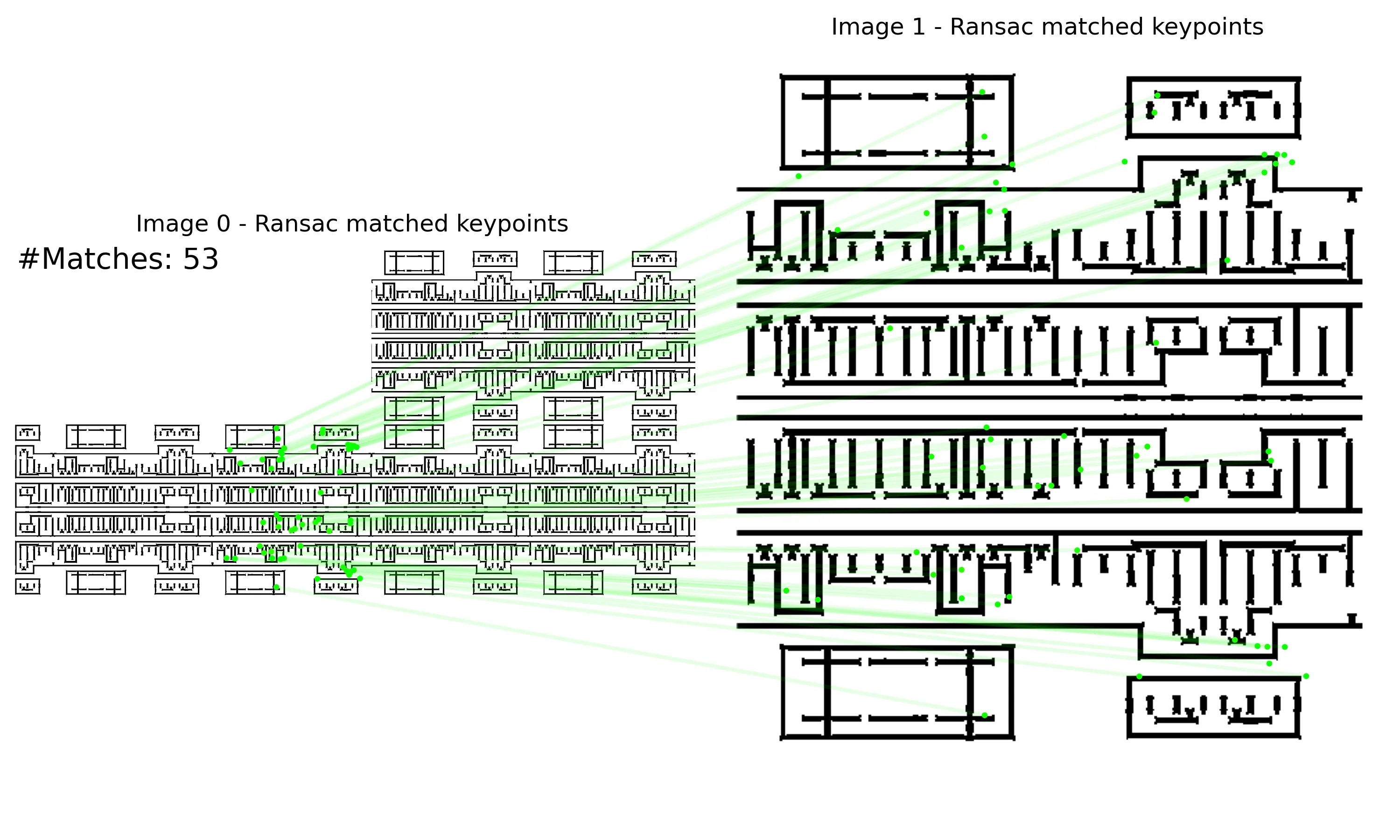

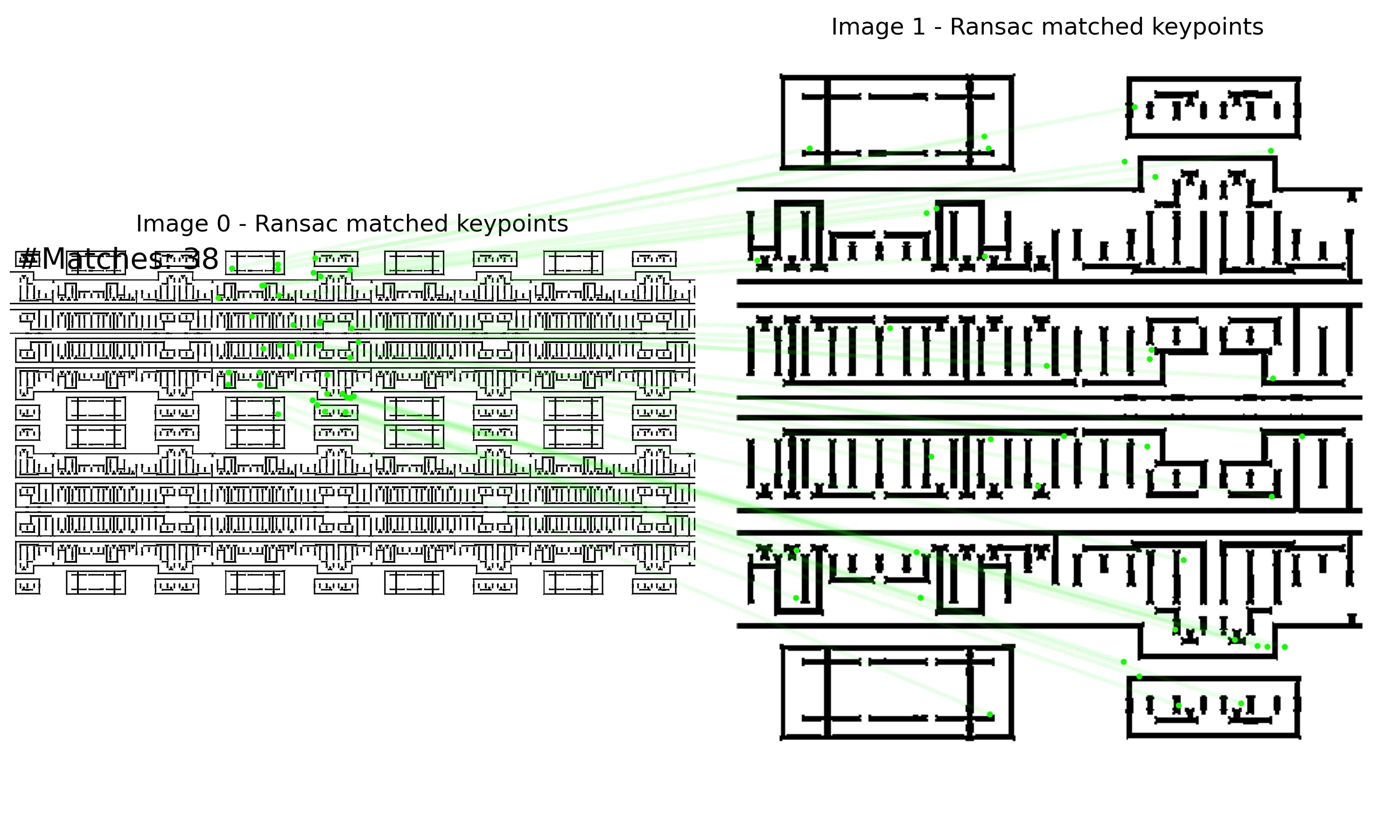

• RANSAC几何验证: 合并后的初始匹配集包含大量正确的匹配（内点），但也混杂着错误的匹配（外点）。此时，RANSAC作为最后一道关键的"过滤器"发挥作用。

原因： 原始RoRD中的正交视图生成（无论是基于表面法线还是IPM）是为了校正由相机拍摄角度引起的透视畸变，将三维场景的倾斜视图转换为二维的鸟瞰图。然而，IC版图数据（如GDSII、OASIS格式）本质上就是精确的、无透视失真的二维几何矢量数据。它们本身就是"完美"的鸟瞰图。

调整： 因此，在我们的应用中，正交视图生成组件是完全不必要的，可以直接移除。我们将光栅化后的版图图像直接作为模型的输入，这不仅简化了流程，还避免了不必要的计算开销和可能引入的插值伪影。

挑战： 与包含丰富颜色和纹理的自然图像不同，IC版图图像通常是二值化（只有图形层和背景）、稀疏（大片空白区域）且充满重复的几何结构（如SRAM阵列）。这对基于VGG等在自然图像上预训练的特征提取器构成了挑战。

调整策略：

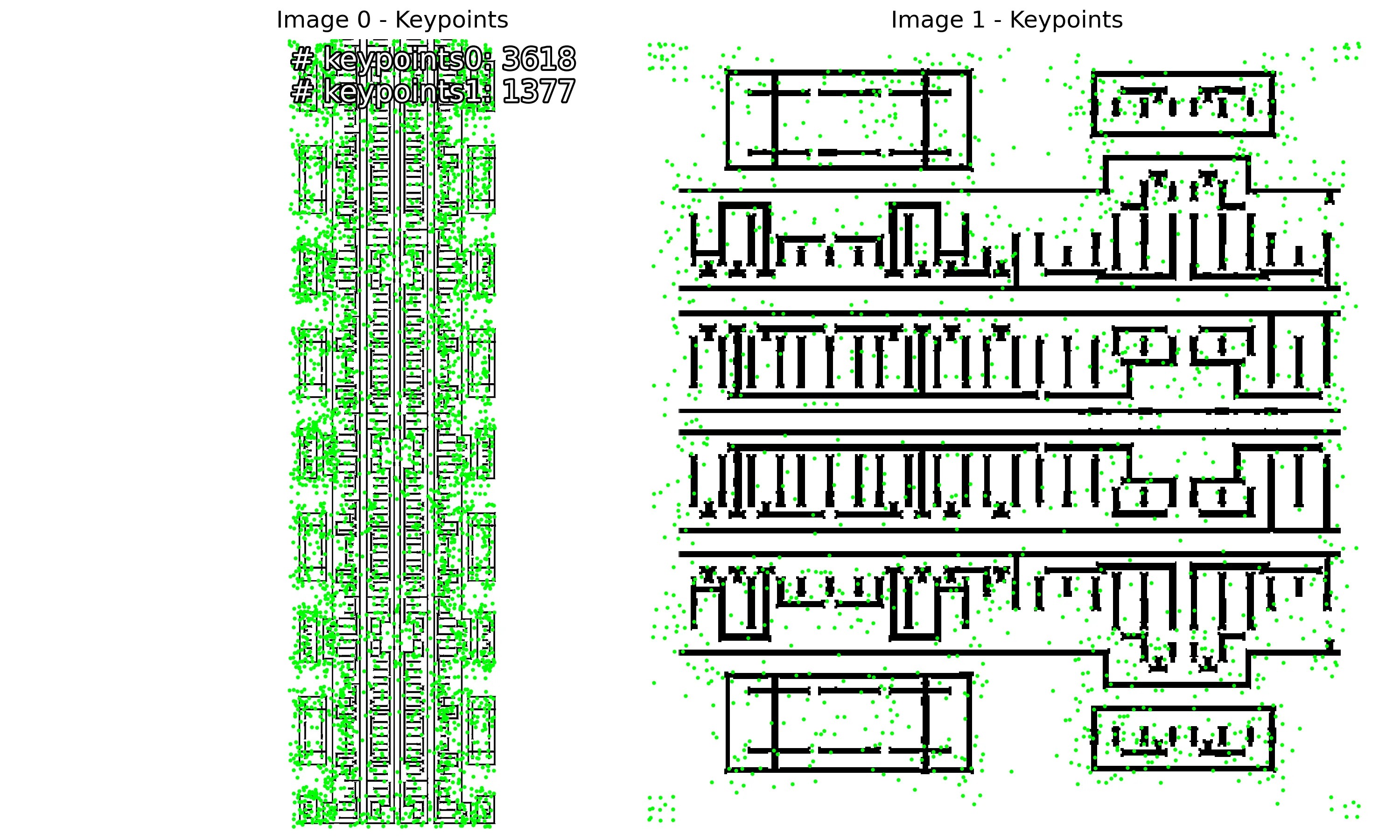

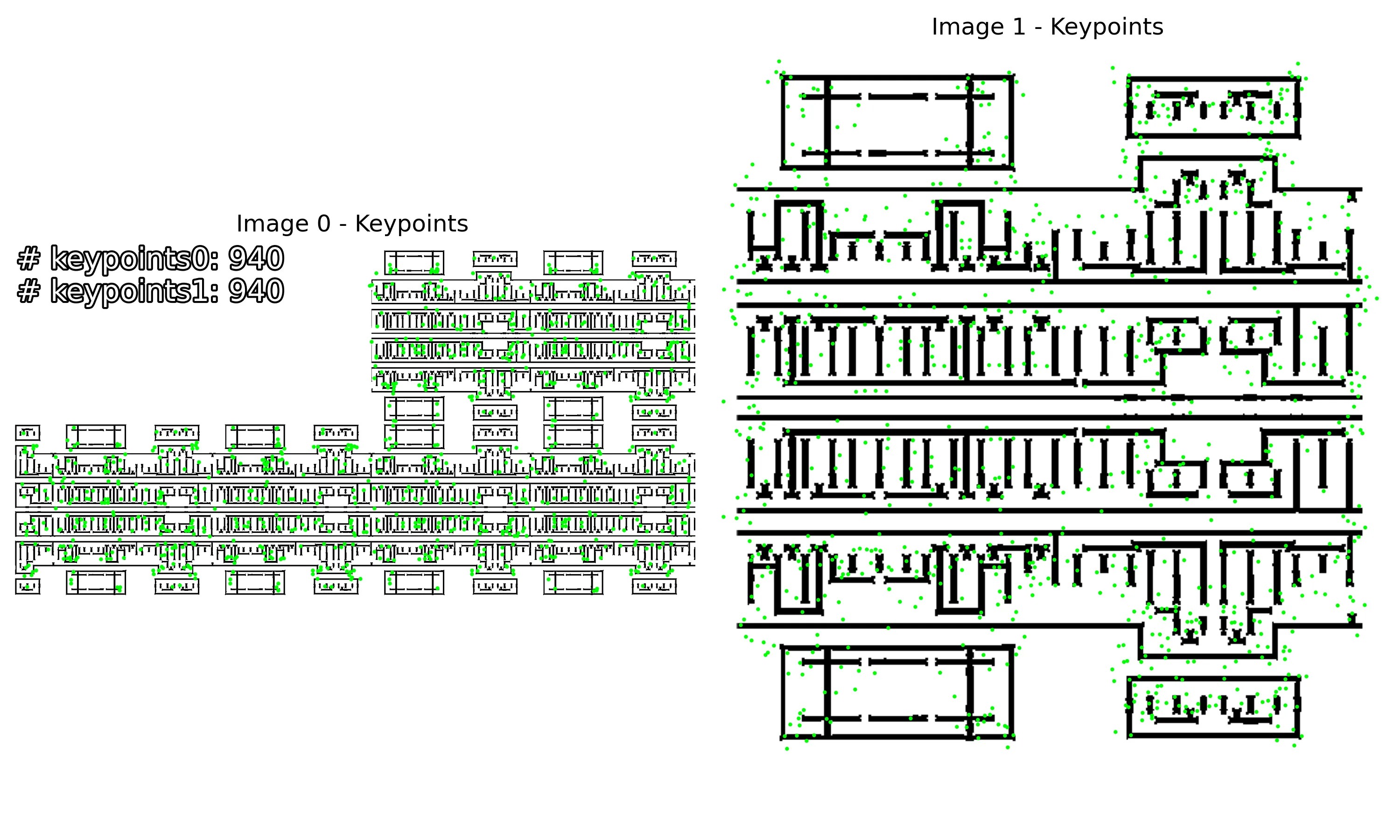

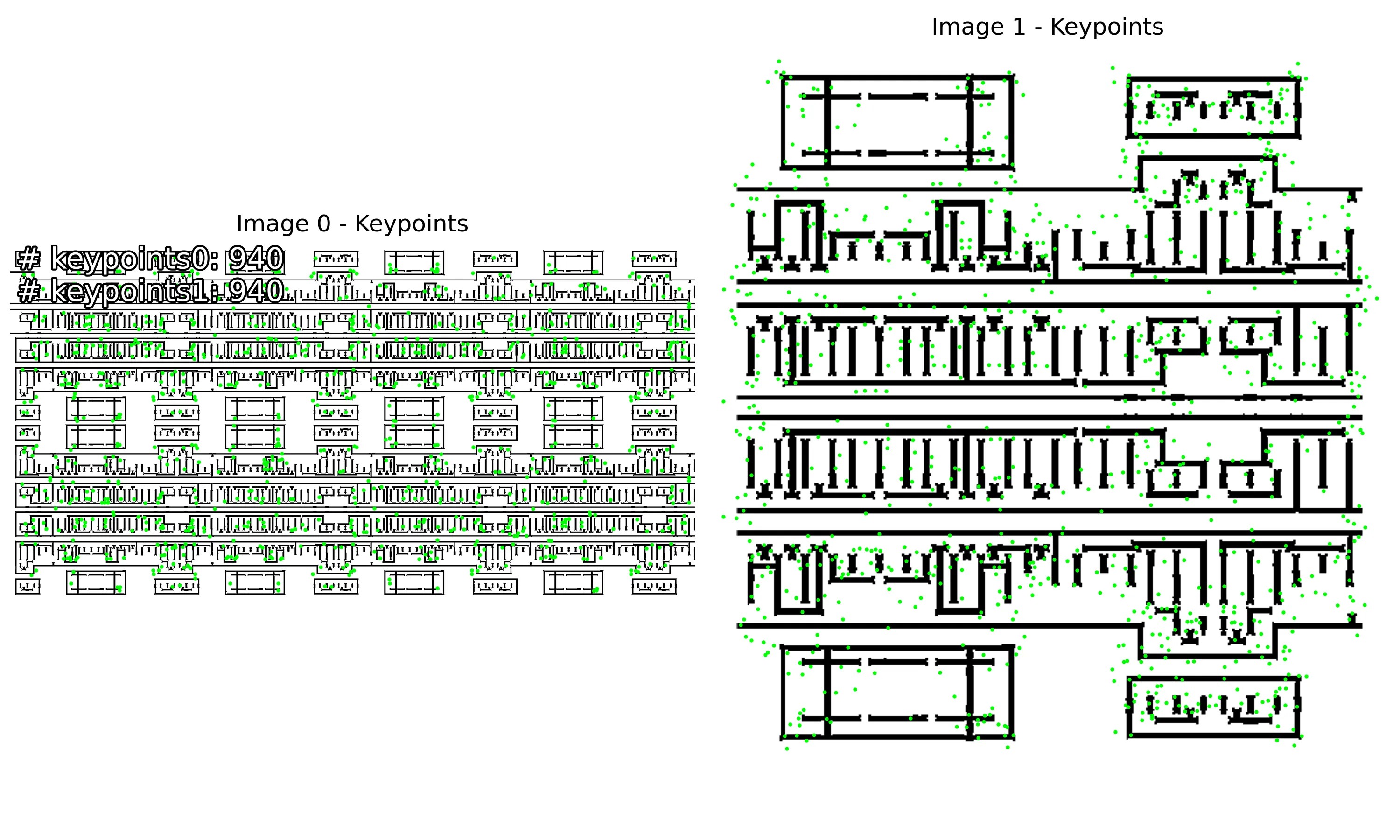

• 聚焦角点特征: 版图的关键信息在于多边形的顶点（角点）和边缘。我们需要确保特征检测器（detector）能够高度关注这些几何角点，而不是在空白区域或简单的直线上寻找"兴趣点"。
• 定制化的数据增强: 放弃复杂的色彩、光照等增强。我们的训练数据生成将严格围绕IC版图的特性。
• 学习几何而非纹理的描述子: 通过上述定制化训练，模型中的描述子（descriptor）将被迫学习关键点周围局部区域的几何构型。

为了强制模型学习IC版图的几何结构而非纹理特征，我们对原始的损失函数进行了深度优化和定制。核心思想是引入专门针对版图特性（二值化、稀疏性、曼哈顿几何、重复结构）的约束项。

最终的总损失函数由检测损失和几何感知的描述子损失构成。

A. 检测损失 (L_det) - 适应二值化图像

此损失函数经过微调，以更有效地处理IC版图的黑/白二值化特性，确保边界检测的准确性。

• BCE损失: 作为主导项，二元交叉熵损失非常适合二值化（黑/白像素）的检测任务。
• Smooth L1损失: 作为辅助项，它对几何边缘的定位更鲁棒，有助于减少在重复结构中产生的误检。

B. 几何感知描述子损失 (L_desc)

这是本次优化的核心，它由一个增强的Triplet Loss和三个针对IC版图几何特性设计的正则化项加权组成：

• Triplet Loss (L1距离增强版): 我们将原始Triplet Loss中的欧氏距离（L2）替换为更适合网格状曼哈顿几何的曼哈顿距离（L1）。
  L_{\text{triplet}} = \max\left(0, \|f(a) - f(p)\|_1 - \|f(a) - f(n)\|_1 + \text{margin}\right)
• 曼哈顿几何一致性损失 (L_manhattan): 此项强制描述子对90度旋转保持几何一致性，直接解决版图中的旋转对称和重复结构问题。
• 稀疏性正则化 (L_sparse): 通过对描述子向量本身施加L1正则化（||D||₁），鼓励模型生成稀疏的描述子，从而减少在版图空白区域提取的无效特征，使其更专注于真实的几何结构。
• 二值化特征距离 (L_binary): 该损失项在描述子的符号（sign）上计算距离，这强化了对几何边界的特征学习，同时完全消除了灰度变化带来的影响，使模型对任何光照变化都保持鲁棒。
• 几何感知困难负样本挖掘: 在选择负样本时，我们优先选择那些经过曼哈顿变换（如90度旋转）后与锚点（anchor）在几何上相似但在结构上不同的样本。这能有效帮助模型区分那些外观相似但功能不同的重复图形。

挑战： 现实应用中，待匹配的模板（如标准单元）与完整的大版图之间存在巨大的尺寸差异。例如，模板可能只有几百像素见方，而大版图的尺寸可达数十万像素。

调整策略：

• 针对大版图的滑动窗口 (Sliding Window): 我们不会将巨大的版图一次性载入内存。取而代之，我们采用滑动窗口的策略。
• 针对模板的图像金字塔 (Image Pyramid): 为了在未知尺度下找到模板，我们为模板构建一个图像金字塔。
• 训练时尺度抖动 (Scale Jittering): 为从根本上提升模型对尺度的鲁棒性，我们在训练阶段引入尺度抖动。
